Méthode des moindres carrés

2.a. Équation normale

Lorsque la fonction recherchée dépend linéairement de ses paramètres, elle a la forme générale suivante :

$$f\left(x\right|a_0,a_1)=a_0{f}_0\left(x\right)+a_1{f}_1\left(x\right)\text{(2)}$$

Les fonctions f₀ et f₁ sont quelconques. La fonction erreur s'écrit :

$$e(a_0,a_1)=\sum _{i=0}^{N-1}(\frac{y_i-a_0{f}_0\left(x_i\right)-a_1{f}_1\left(x_i\right)}{{\sigma }_i}{)}^2\text{(3)}$$

Dans le cas d'un problème linéaire, le minimum de la fonction erreur est obtenu sans équivoque par la condition d'annulation de ses dérivées partielles (c'est-à-dire de son gradient) :

$$\begin{array}{ccc}\hfill & \frac{\partial e(a_0,a_1)}{\partial a_0}=0\hfill & \hfill \text{(4)}\\ \hfill & \frac{\partial e(a_0,a_1)}{\partial a_1}=0\hfill & \hfill \text{(5)}\end{array}$$

En explicitant les dérivées partielles :

$$\begin{array}{ccc}\hfill & \sum _{i=0}^{N-1}\frac{2}{{\sigma }_i^2}(y_i-a_0{f}_0\left(x_i\right)-a_1{f}_1\left(x_i\right))f_0\left(x_i\right)=0\hfill & \hfill \text{(6)}\\ \hfill & \sum _{i=0}^{N-1}\frac{2}{{\sigma }_i^2}(y_i-a_0{f}_0\left(x_i\right)-a_1{f}_1\left(x_i\right))f_1\left(x_i\right)=0\hfill & \hfill \text{(7)}\end{array}$$

Les paramètres qui rendent l'erreur minimale sont donc solutions du système linéaire suivant :

$$\begin{array}{ccc}\hfill & a_0\sum _{i=0}^{N-1}\frac{f_0\left(x_i\right)f_0\left(x_i\right)}{{\sigma }_i^2}+a_1\sum _{i=0}^{N-1}\frac{f_1\left(x_i\right)f_0\left(x_i\right)}{{\sigma }_i^2}=\sum _{i=0}^{N-1}\frac{y_i{f}_0\left(x_i\right)}{{\sigma }_i^2}\hfill & \hfill \text{(8)}\\ \hfill & a_0\sum _{i=0}^{N-1}\frac{f_0\left(x_i\right)f_1\left(x_i\right)}{{\sigma }_i^2}+a_1\sum _{i=0}^{N-1}\frac{f_1\left(x_i\right)f_1\left(x_i\right)}{{\sigma }_i^2}=\sum _{i=0}^{N-1}\frac{y_i{f}_1\left(x_i\right)}{{\sigma }_i^2}\hfill & \hfill \text{(9)}\end{array}$$

Une écriture matricielle permettra de généraliser à un nombre quelconque de paramètres. On introduit pour cela la matrice :

$$A=\left(\begin{array}{cc}\hfill \frac{f_0\left(x_0\right)}{{\sigma }_0}\hfill & \hfill \frac{f_1\left(x_0\right)}{{\sigma }_0}\hfill \\ \hfill \frac{f_0\left(x_1\right)}{{\sigma }_1}\hfill & \hfill \frac{f_1\left(x_1\right)}{{\sigma }_1}\hfill \\ \hfill \frac{f_0\left(x_2\right)}{{\sigma }_2}\hfill & \hfill \frac{f_1\left(x_2\right)}{{\sigma }_2}\hfill \\ \hfill \dots \hfill & \hfill \dots \hfill \end{array}\right)\text{(10)}$$

Cette matrice comporte N lignes (nombre de données) et autant de colonnes que de paramètres.

On définit aussi la matrice colonne suivante :

$$b=\left(\begin{array}{c}\hfill \sum _{i=0}^{N-1}\frac{y_i{f}_0\left(x_i\right)}{{\sigma }_i^2}\hfill \\ \hfill \sum _{i=0}^{N-1}\frac{y_i{f}_1\left(x_i\right)}{{\sigma }_i^2}\hfill \end{array}\right)\text{(11)}$$

qui comporte autant de lignes que de paramètres. Le système linéaire à résoudre s'écrit alors :

$$\left(A^T\cdot A\right)\left(\begin{array}{c}\hfill a_0\hfill \\ \hfill a_1\hfill \end{array}\right)=b\text{(12)}$$

La matrice inverse

$$C={\left(A^T\cdot A\right)}^{-1}\text{(13)}$$

est également recherchée car elle donne les variances des coefficients et les covariances. Les éléments diagonaux sont les variances des coefficients (évaluées à partir des variances de y_i) :

$${\sigma }^2\left(a_k\right)=C_{kk}\text{(14)}$$

Ces variances fournissent une information sur la fiabilité à attribuer aux coefficients calculés.

La résolution du système devra donc se faire avec une méthode qui fournit aussi la matrice inverse, par exemple la méthode d'élimination de Gauss-Jordan.

2.b. Simulation d'une expérience

import numpy
from matplotlib.pyplot import *
from mpl_toolkits.mplot3d import Axes3D
import random
import numpy.linalg


Pour tester la méthode des moindres carrés, on définit une fonction f(x|a₀,a₁) et on génère des données aléatoires correspondant à cette fonction. Pour simplifier, les N valeurs x_i sont échantillonnées régulièrement sur l'intervalle [0,1]. y_i est une variable aléatoire continue. On suppose que sa densité de probabilité est la loi normale (ou loi de Gauss) avec une espérance f(x_i|a₀,a₁) et un écart type σ_i. Remarque : la loi normale pour les phénomènes expérimentaux est très souvent utilisée mais il ne faut pas oublier que certains phénomènes ne se plient pas du tout à cette loi.

Pour les tests, on choisit la fonction suivante (régression linéaire) :

$$f\left(x\right|a_0,a_1)=a_0+a_{1}x\text{(15)}$$

On définit les deux fonctions f₀,f₁ sous forme de fonctions python, ce qui permettra de traiter d'autres exemples :

def f0(x):
    return 1

def f1(x):
    return x


Pour générer des nombres réels (à virgule flottante) avec une distribution normale, on utilise la fonction random.gauss(mu,sigma).

La fonction generation(a0,a1,f0,f1,N,s) génère aléatoirement les données pour des paramètres et des fonctions donnés. L'écart-type est supposé identique pour toutes les données; il est donné par l'agument s. La fonction renvoie (x,y,sigma), c'est-à-dire le tableau des valeurs x_i, le tableau des valeurs y_i et le tableau des valeurs σ_i.

def generation(a0,a1,f0,f1,N,s):
    x=numpy.linspace(0,1,N)
    sigma=numpy.ones(N)*s
    y=numpy.zeros(N)
    for i in range(N):
        yi=a0*f0(x[i])+a1*f1(x[i])
        y[i] = random.gauss(yi,sigma[i])
    return (x,y,sigma)

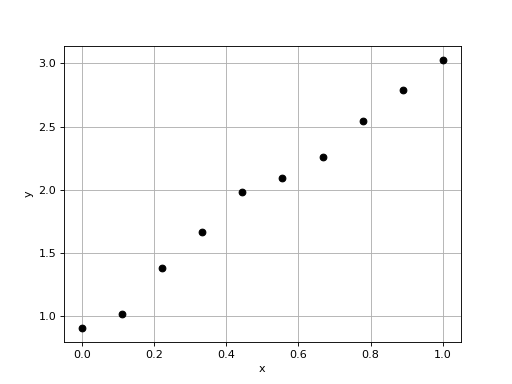

Voici un exemple de génération, que l'on utilisera par la suite :

N=10
a0=1
a1=2
s=0.1
(x,y,sigma)=generation(a0,a1,f0,f1,N,s)
figure()
plot(x,y,"ko")
xlabel("x")
ylabel("y")
grid()


figA.pdf

Pour implémenter la méthode des moindres carrés, on définit les matrices A et b. La matrice transposée s'obtient par l'opérateur A.T. Le produit de deux matrices est obtenu avec numpy.dot. Pour obtenir la matrice inverse, on utilise la fonction numpy.linalg.inv.

La fonction moindre_carre_lineaire(f0,f1,x,y,sigma) implémente la méthode des moindres carrés et renvoie (a,C), le tableau des valeurs des paramètres et la matrice de covariance.

def moindre_carre_lineaire(f0,f1,x,y,sigma):
    N=len(x)
    A=numpy.zeros((N,2))
    b=numpy.zeros(2)
    b[0] = 0
    b[1] = 0
    for i in range(N):
        A[i,0] = f0(x[i])/sigma[i]
        A[i,1] = f1(x[i])/sigma[i]
        b[0] += y[i]*f0(x[i])/sigma[i]**2
        b[1] += y[i]*f1(x[i])/sigma[i]**2
    C=numpy.linalg.inv(numpy.dot(A.T,A))
    a = numpy.dot(C,b)
    return(a,C)


Voici l'application aux données générées précédemment :

(a,C)=moindre_carre_lineaire(f0,f1,x,y,sigma)


print(a)
--> array([ 0.8946197 ,  2.14281351])

print(C)
--> array([[ 0.00345455, -0.00490909],
       [-0.00490909,  0.00981818]])

list_x=numpy.linspace(0,1,500)
plot(list_x,a[0]*f0(list_x)+a[1]*f1(list_x),"k-")
xlabel("x")
ylabel("y")


figB.pdf

Les écart-types des deux paramètres sont :

print([numpy.sqrt(C[0,0]),numpy.sqrt(C[1,1])])
--> [0.058775381364525849, 0.099086738861372425]

2.c. Distribution des valeurs des paramètres

Les valeurs des paramètres qui minimisent la fonction erreur dépendent bien-sûr des données expérimentales. Les écart-types évalués précédemment donnent une première indication sur la distribution de ses valeurs, mais il peut être intéressant d'évaluer la densité de probabilité p(a₀,a₁) associée aux deux paramètres, par une méthode de Monte-Carlo. Il s'agit de calculer un histogramme dans un espace à deux dimensions, c'est-à-dire un tableau de M lignes et M colonnes. Il faut choisir un intervalles de valeurs de a₀ et un intervalle de valeurs de a₁. Le nombre de tirages N_t, c'est-à-dire le nombre de générations aléatoires des données suivie de l'application de la méthode des moindres carrés, doit être grand devant M².

La fonction hist_coefficients(a0,a1,delta_a0,delta_a1,M,Nt,f0,f1,s) calcule l'histogramme des coefficients. Les arguments a0,a1,delta_a0,delta_a1 définissent les centres et les largeurs des intervalles de valeurs considérées pour les deux coefficients. La fonction renvoie (list_a0,list_a1,h) : le tableau des valeurs de a, celui des valeurs de b et le tableau contenant l'histogramme.

def hist_coefficients(a0,a1,delta_a0,delta_a1,M,Nt,f0,f1,s):
    h=numpy.zeros((M,M))
    a0_min=a0-delta_a0/2
    a1_min=a1-delta_a1/2
    da0 = delta_a0/M
    da1 = delta_a1/M
    for t in range(Nt):
        (x,y,sigma) = generation(a0,a1,f0,f1,N,s)
        (a,C)=moindre_carre_lineaire(f0,f1,x,y,sigma)
        i = int((a[0]-a0_min)/da0)
        j = int((a[1]-a1_min)/da1)
        if (i>=0) and (i<M) and (j>=0) and (j<M):
            h[j,i] += 1
    list_a0 = numpy.linspace(a0_min,a0_min+delta_a0,M)
    list_a1 = numpy.linspace(a1_min,a1_min+delta_a1,M)
    return (list_a0,list_a1,h)


Voici une simulation complète, avec représentation de l'histogramme sous forme d'une image puis sous forme d'une surface :

delta_a0 = 0.5
delta_a1 = 0.5
M=30
Nt = M**2*100
(list_a0,list_a1,h) = hist_coefficients(a0,a1,delta_a0,delta_a1,M,Nt,f0,f1,s)

imshow(h,cmap=cm.gray,extent=[a0-delta_a0/2,a0+delta_a0/2,a1-delta_a1/2,a1+delta_a1/2])
xlabel("a0")
ylabel("a1")


figC.pdf

fig=figure()
ax = Axes3D(fig)
grid_a0,grid_a1=numpy.meshgrid(list_a0,list_a1)
ax.plot_surface(grid_a0, grid_a1, h, rstride=1, cstride=1, cmap=cm.viridis)


figD.pdf

Supposons à présent que les paramètres exacts soient inconnus et que l'on dispose seulement d'une réalisation expérimentale de N échantillons. La méthode des moindres carrés fournit une estimation des paramètres, notée a₀^exp,a₁^exp. Une étude de Monte-Carlo de la distribution des valeurs des paramètres est alors menée comme précédemment, mais en faisant l'hypothèse que ces valeurs expérimentales sont les valeurs exactes.

Voici l'application de cette méthode :

# une expérience
(x,y,sigma)=generation(a0,a1,f0,f1,N,0.1)
# estimation des coefficients
(a,C)=moindre_carre_lineaire(f0,f1,x,y,sigma)
# estimation de la distribution des valeurs des coefficients
# utilisation des coefficients calculés pour la simulation de Monte-Carlo
a0=a[0]
a1=a[1]
delta_a0 = 0.5
delta_a1 = 0.5
M=30
Nt = M**2*100
(list_a0,list_a1,h) = hist_coefficients(a0,a1,delta_a0,delta_a1,M,Nt,f0,f1,s)

figure()
imshow(h,cmap=cm.gray,extent=[a0-delta_a0/2,a0+delta_a0/2,a1-delta_a1/2,a1+delta_a1/2])
xlabel("a0")
ylabel("a1")
grid()


figE.pdf

Bien sûr, la distribution obtenue est centrée sur les valeurs expérimentales des paramètres et non pas sur les valeurs exactes. Cependant, l'étalement des valeurs autour du maximum est similaire à celui obtenu plus haut avec les valeurs exactes des paramètres. Cette évaluation de la densité de probabilité p(a,b) permet de déterminer une region de confiance avec un certain pourcentage, typiquement $68\%$, qui a la forme d'une ellipse.

3.a. Algorithme de descente par le gradient

La fonction à ajuster aux données expérimentales dépend de ses paramètres de manière non linéaire. On étudiera l'exemple suivant :

$$f\left(x\right|a_0,a_1)=a_{0}cos\left(2\pi a_{1}x\right)\text{(16)}$$

On doit déterminer les paramètres (a₀,a₁) qui minimisent la fonction erreur e(a₀,a₁). Il s'agit d'un problème d'optimisation qui peut, sous certaines conditions, se résoudre avec la méthode du gradient.

Considérons le gradient de la fonction erreur :

$$\begin{array}{ccc}\hfill & \frac{\partial e}{\partial a_0}=-2\sum _{i=0}^{N-1}\frac{(y_i-f\left(x_i\right|a_0,a_1))}{{\sigma }_i^2}\frac{\partial f}{\partial a_0}\hfill & \hfill \text{(17)}\\ \hfill & \frac{\partial e}{\partial a_1}=-2\sum _{i=0}^{N-1}\frac{(y_i-f\left(x_i\right|a_0,a_1))}{{\sigma }_i^2}\frac{\partial f}{\partial a_1}\hfill & \hfill \text{(18)}\end{array}$$

Pour introduire la méthode de descente par le gradient (ou algorithme de descente du gradient), considérons la recherche du minimum d'une fonction erreur e(a) à une variable.

Figure pleine page

Soit une valeur initiale du paramètre a(0). Le gradient calculé pour cette valeur du paramètre est indiqué par la flèche sur la figure. On voit qu'il faut faire évoluer la valeur du paramètre dans la direction opposée au gradient pour s'approcher du minimum. On calcule donc une seconde valeur du paramètre par :

$$a\left(1\right)=a\left(0\right)-h\frac{de}{da}\text{(19)}$$

où h est une constante assez petite. Le gradient est à nouveau calculé pour cette valeur du paramètre et la procédure est répétée itérativement jusqu'à convergence. Si le minimum est un point stationnaire alors la variation appliquée au paramètre est de plus en plus petite lorsqu'on s'approche du minimum. On stoppe les itérations lorsque la norme du gradient est inférieure à une petite valeur ε, ce qui signifie que l'on est très proche du minimum. On voit sur la figure précédente que si la valeur initiale est au voisinage d'un minimum local, la méthode converge vers celui-ci au lieu de converger vers le minimum absolu. De manière générale, c'est la difficulté principale des problèmes d'optimisation.

Dans le cas d'une fonction erreur à deux paramètres, la méthode de descente par le gradient consiste à construire une suite de valeurs (a₀(k),a₁(k)) déduites les unes des autres par un petit déplacement dans la direction opposée au gradient :

$$\begin{array}{ccc}\hfill & a_0(k+1)=a_0\left(k\right)-h\frac{\partial e}{\partial a_0}(a_0\left(k\right),a_1\left(k\right))\hfill & \hfill \text{(20)}\\ \hfill & a_1(k+1)=a_1\left(k\right)-h\frac{\partial e}{\partial a_1}(a_0\left(k\right),a_1\left(k\right))\hfill & \hfill \text{(21)}\end{array}$$

La direction opposée au gradient est la direction de la plus grande pente descendante, c'est pourquoi cette méthode est aussi appelée méthode de la plus grande pente descendante. Dans le contexte des algorithmes d'apprentissage, la constante h est appelée taux d'apprentissage. La difficulté de la mise en œuvre de cette méthode est le choix de la constante h permettant d'assurer une convergence rapide sans risquer de passer à côté du minimum. Par ailleurs, la plus grande pente n'est pas toujours le chemin le plus rapide vers le minimum.

3.b. Implémentation

On définit tout d'abord la fonction recherchée et son gradient :

def f(x,a0,a1):
    return a0*numpy.cos(2*numpy.pi*a1*x)

def df_da0(x,a0,a1):
    return numpy.cos(2*numpy.pi*a1*x)

def df_da1(x,a0,a1):
    return -x*a0*numpy.sin(2*numpy.pi*a1*x)


On écrit une fonction generation(a0,a1,f,N,s) qui génère des valeurs pour des paramètres donnés.

def generation(a0,a1,f,N,s):
    x=numpy.linspace(0,1,N)
    sigma=numpy.ones(N)*s
    y=numpy.zeros(N)
    for i in range(N):
        yi=f(x[i],a0,a1)
        y[i] = random.gauss(yi,sigma[i])
    return (x,y,sigma)


On choisit a₀=1 et a₁=2 et on génère 50 données :

N=50
a0=1
a1=2
s=0.1
(x,y,sigma)=generation(a0,a1,f,N,s)
figure()
plot(x,y,"ko")
xlabel("x")
ylabel("y")
grid()


figF.pdf

La fonction moindre_carre_non_lineaire_gradient(f,x,y,sigma,a0i,a1i,h,eps) effectue la recherche du minimum à partir des valeurs initiales a0i,a1i, pour une constante h donnée. La recherche est stoppée lorsque la norme du gradient est inférieure à eps. La fonction renvoit le tableau des valeurs successives de a₀, celui des valeurs de a₁ et celui des valeurs de l'erreur.

def moindre_carre_non_lineaire_gradient(f,x,y,sigma,a0i,a1i,h,eps):
    N=len(x)
    iteration = True
    a0 = a0i
    a1 = a1i
    eps2 = eps**2
    list_a00 = []
    list_a01 = []
    list_e = []
    while iteration:
        print(a0,a1)
        de_da0 = 0
        de_da1 = 0
        e = 0
        for i in range(N):
            ecart = y[i]-f(x[i],a0,a1)
            e += ecart**2/sigma[i]**2
            z = -2*ecart/sigma[i]**2
            de_da0 += z*df_da0(x[i],a0,a1)
            de_da1 += z*df_da1(x[i],a0,a1)
        a0 += - h*de_da0
        a1 += - h*de_da1
        list_a00.append(a0)
        list_a01.append(a1)
        list_e.append(e)
        if h*(de_da0**2+de_da1**2) < eps2:
            iteration = False
    return (list_a00,list_a01,list_e)


Voici un exemple :

a0i=2
a1i=2.5
(list_a00,list_a01,list_e) = moindre_carre_non_lineaire_gradient(f,x,y,sigma,a0i,a1i,1e-5,1e-2)
figure()
plot(list_a00,"k-",label="a0")
plot(list_a01,"k--",label="a1")
xlabel("iteration")
legend(loc="upper right")
grid()
ylim(0,4)


figG.pdf

Pour suivre l'évolution des paramètres au cours des itérations, il est intéressant de représenter l'erreur en fonction des paramètres. La fonction suivante génère une carte de l'erreur :

def carte_erreur(f,x,y,sigma,a0,a1,delta_a0,delta_a1,M):
    N=len(x)
    a0_min=a0-delta_a0/2
    a1_min=a1-delta_a1/2
    da0 = delta_a0/M
    da1 = delta_a1/M
    E = numpy.zeros((M,M))
    for m in range(M):
        for n in range(M):
            e = 0
            for i in range(N):
                ecart = y[i]-f(x[i],a0_min+m*da0,a1_min+n*da1)
                e += ecart**2/sigma[i]**2
            E[n,m] = e
    list_a0 = numpy.linspace(a0_min,a0_min+delta_a0,M)
    list_a1 = numpy.linspace(a1_min,a1_min+delta_a1,M)

    return (list_a0,list_a1,E)


L'évolution des paramètres est suivie sur cette carte :

(list_a0,list_a1,E)=carte_erreur(f,x,y,sigma,0.5,2,3,4,100)
figure()
grid_a0,grid_a1=numpy.meshgrid(list_a0,list_a1)
levels = numpy.linspace(E.min(),E.max(),100)
contour(grid_a0,grid_a1,E,levels=levels,cmap=cm.gray)
plot(list_a00,list_a01,"k--")
xlabel("a0")
ylabel("a1")


figH.pdf

Voici aussi une représentation de l'erreur sous la forme d'une surface :

fig=figure()
ax = Axes3D(fig)
ax.plot_surface(grid_a0, grid_a1, E, rstride=5, cstride=5, cmap=cm.gray)


figI.pdf

On remarque que la fonction erreur possède plusieurs vallées, avec un minimum absolu dans la vallée centrale. Sur cet essai, il y a bien convergence vers une valeur très proche des paramètres exacts car les valeurs initiales sont déjà dans la vallée correspondant au minimum absolu. Voyons un calcul avec des conditions initiales plus éloignées :

a0i=2
a1i=3.0
(list_a00,list_a01,list_e) = moindre_carre_non_lineaire_gradient(f,x,y,sigma,a0i,a1i,1e-5,1e-2)
figure()
plot(list_a00,"k-",label="a0")
plot(list_a01,"k--",label="a1")
xlabel("iteration")
legend(loc="upper right")
grid()
ylim(0,4)


figJ.pdf

(list_a0,list_a1,E)=carte_erreur(f,x,y,sigma,0.5,2,3,4,100)
figure()
grid_a0,grid_a1=numpy.meshgrid(list_a0,list_a1)
levels = numpy.linspace(E.min(),E.max(),100)
contour(grid_a0,grid_a1,E,levels=levels,cmap=cm.gray)
plot(list_a00,list_a01,"k--")
xlabel("a0")
ylabel("a1")


figK.pdf

Pour ses valeurs initiales des paramètres, la descente se fait vers un minimum local. Voyons à quelle fonction correspond ce minimum local :

figure()
list_x=numpy.linspace(0,1,500)
list_y=f(list_x,list_a0[-1],list_a1[-1])
plot(list_x,list_y,"k-")
plot(x,y,"ko")
grid()
xlabel("x")
ylabel("y")



figL.pdf

Comme on le voit sur cet exemple, un minimum local peut être très loin de la solution optimale.
