Mesure d'une impédance

1. Introduction

Cette page montre comment utiliser la carte d'acquisition SysamSP5 pour faire les mesures d'impédance en fonction de la fréquence. On verra en particulier une méthode de traitement du signal permettant de déterminer le déphasage entre le courant et la tension. Les techniques utilisées peuvent se généraliser à l'étude de la réponse fréquentielle d'un circuit linéaire.

2. Dispositif expérimental

Le dispositif permet d'imposer à l'impédance Z étudiée une tension U sinusoïdale au moyen d'un générateur de fonctions basse fréquence (GBF). Un convertisseur courant-tension permet de mesurer le courant en fournissant la tension -RI. La résistance de ce convertisseur est ici R=100 Ω, mais on pourra l'augmenter pour les très fortes impédances. Les deux ampli-op qui alimentent l'impédance Z limitent le courant à environ 20 mA. L'acquisition des signaux U et -RI se fait avec une carte SysamSP5, dont l'alimentation -12/0/+12 V est utilisée pour alimenter le quadruple ampli-op JFET TL074.

Lorsque l'impédance est faible, l'amplitude de la tension délivrée par le GBF doit être faible, ce qui peut amener à utiliser l'atténuateur -20 dB ou -40 dB. On contrôle les tensions U et -RI à l'oscilloscope pour vérifier le fonctionnement linéaire. Pour les fortes impédances, on peut être amené à augmenter la résistance R car le courant est très faible. Le suiveur permet alors à la carte de lire la tension U en prélevant un courant infime dans le circuit de l'impédance.

3. Traitement des signaux

3.c. Fonction de corrélation

Une autre manière d'obtenir le déphasage est de calculer la fonction de corrélation entre les deux signaux.

Pour deux fonctions f(t) et g(t), le produit de convolution est défini par :

$$\left(f\otimes g\right)\left(\tau \right)={\int }_{-\infty }^{+\infty }f(\tau -t)g\left(t\right)dt\text{(15)}$$

La transformée de Fourier d'un produit de convolution est le produit des transformées de Fourier des deux fonctions (théorème de convolution) :

$$TF\left(f\otimes g\right)=TF\left(f\right)TF\left(g\right)\text{(16)}$$

La fonction de corrélation croisée des deux signaux est définie par :

$$\left(f\odot g\right)\left(\tau \right)={\int }_{-\infty }^{+\infty }f(t-\tau )g\left(t\right)dt\text{(17)}$$

La transformée de Fourier de la fonction de corrélation est le produit de la transformée de Fourier de l'une des fonctions par le conjugué de la transformée de Fourier de la seconde :

$$TF\left(f\odot g\right)={\left[TF\left(f\right)\right]}^{*}TF\left(g\right)\text{(18)}$$

Pour un signal échantillonné, on calcule la fonction de corrélation en faisant ce produit des transformées de Fourier discrètes suivi d'une transformée de Fourier discrète inverse.

Voici un exemple avec deux signaux sinusoïdaux (de période 1) déphasés d'un dixième de période. Un décalage est introduit sur le second signal.

import numpy
import numpy.fft
from matplotlib.pyplot import *
T = 1000.0
N = 100000
te = T/N
t = numpy.arange(N)*te
f = numpy.cos(2*numpy.pi*t)
g = numpy.cos(2*numpy.pi*(t+0.1))+0.1
tfd_f = numpy.fft.fft(f)
tfd_g = numpy.fft.fft(g)
cor = numpy.fft.ifft(numpy.conjugate(tfd_g)*tfd_f)
figure()
plot(t,cor)
xlabel("t")
ylabel("correlation")
axis([0,2,cor.min(),cor.max()])
grid()

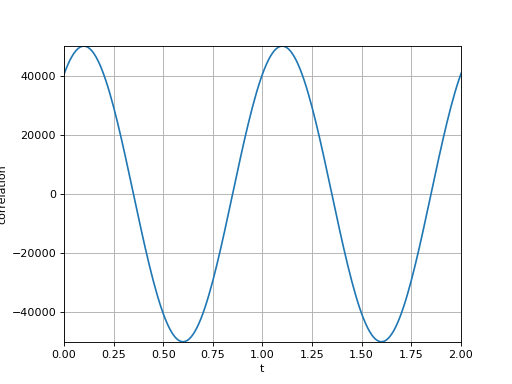

figA.pdf

La fonction de corrélation est périodique, de période T. L'instant du premier maximum permet de calculer le déphasage. Soit k l'indice du maximum de la corrélation dans l'intervalle [0,T] et q le nombre d'échantillons pour une période T (calculé à partir de la TFD comme expliqué plus haut). Le déphasage de g par rapport à f est :

$$\phi =2\pi \frac{k}{q}\text{(19)}$$

La valeur obtenue est dans l'intervalle [0,2π].

Voici le calcul du décalage temporel pour l'exemple précédent :

P = int(1.0/te)
k = numpy.argmax(cor[0:P]) # premier max
tau = k*1.0/P


print(tau)
--> 0.1

En appliquant le produit des TFD dans l'autre sens, on obtient le déphasage de f par rapport à g.

4. Programme d'acquisition

Le script python ci-dessous effectue les acquisitions et le calcul de l'impédance. Pour chaque point, l'utilisateur doit entrer la fréquence approximative (lue sur le GBF). La fréquence d'échantillonnage est calculée, avec si possible 100 points par période, ce qui doit donner une précision de 1 pour cent sur le déphasage. La durée d'une acquisition de N échantillons est de 1 seconde (si possible), ce qui garantit une précision de 1 Hertz pour la détermination de la fréquence.

L'acquisition et le calcul de l'impédance sont faits dans la fonction mesure(a0,a1,f,plt). a0,a1 sont les calibres des voies 0 et 1, f et la fréquence approximative, et plt est un booléen qui indique s'il faut tracer les signaux.

Les traitements effectuées par cette fonction sont :

• Numérisation de U(t) et RI(t) avec 100 points par période sur une durée de 1 seconde (si possible).
• Calcul des écart-types et du module de l'impédance.
• Calcul des transformées de Fourier discrètes.
• Calcul de la fréquence et du nombre d'échantillons pour la période.
• Calcul du déphasage par la multiplication des signaux.
• Calcul du déphasage par la fonction de corrélation.
• Renvoi des amplitudes (approximatives), de la fréquence, du module de l'impédance, des deux déphasages et de l'incertitude sur le déphasage.

Pour chaque mesure, la fonction précédente est appelée deux fois. La première fois, les calibres maximals sont utilisés (10 V) ce qui permet d'obtenir la valeur des amplitudes des deux tensions U et RI. Le second appel se fait avec ces amplitudes, ce qui permet de choisir le calibre de l'amplificateur au mieux. Lorsque l'impédance est élevée, le courant est faible et il faut donc un gain important sur la voie EA1. Inversement, il faut un gain important sur la voie EA0 lorsque l'impédance est faible.

Les signaux sont tracés lors du second appel. On peut alors vérifier qu'ils sont bien sinusoïdaux (une vérification à l'oscilloscope est faite en parallèle). Pour plus de précision, on peut ajouter un tracé des spectres afin de vérifier le taux de distorsion.

La boucle principale du programme consiste à remplir des listes. Pour chaque impédance à mesurer, l'utilisateur entre la fréquence approximative (ou bien N lorsqu'il a terminé les mesures). Les données sont enregistrées dans un fichier texte.

# -*- coding: utf-8 -*-
import pycan.main as pycan
import numpy
import numpy.fft
from matplotlib.pyplot import *

sys = pycan.Sysam("SP5")
R = 100.0 # convertisseur courant-tension

def mesure(a0,a1,f,plt):
    global sys,R
    sys.config_entrees([0,1],[a0,a1])
    fe = f*100
    if fe > 1.0e7:
        fe = 1.0e7
    te = 1.0/fe
    T = 1.0
    ne = int(T/te)
    if ne > 120000:
        ne = 120000
    print("fe = %f"%fe)
    T = ne*te
    print("T = %f"%T)
    sys.config_echantillon(te*1e6,ne)
    sys.acquerir()
    u=sys.entrees()
    t=sys.temps()[0]
    te = t[1]-t[0]
    U = u[0]
    RI = -u[1]
    U = u-U.mean()
    RI = RI-RI.mean()
    tfd_U = numpy.fft.fft(U)
    tfd_RI = numpy.fft.fft(RI)
    spectre = numpy.absolute(tfd_U)
    correlation = numpy.fft.ifft(numpy.conjugate(tfd_U)*tfd_RI)

    freq = numpy.argmax(spectre[0:int(ne/2)])*1.0/(te*ne)
    periode = 1.0/freq
    p = int(periode/te/4) # decalage quadrature
    V = numpy.roll(U,p,0)
    cos = numpy.mean(U*RI)
    sin = numpy.mean(V*RI)
    norme = numpy.sqrt(cos**2+sin**2)
    cos = cos/norme
    sin = sin/norme
    Ueff = numpy.std(U)
    RIeff = numpy.std(RI)
    #A = Ueff*RIeff
    #cos = cos/A
    #sin = sin/A
    print("Frequence = %f"%freq)
    Z = Ueff/RIeff*R
    phi = numpy.angle(cos+sin*1j)
    incert = te*f*numpy.pi*2
    print("Z = %f, cos = %f, sin = %f, phi = %f, incert = %f"%(Z,cos,sin,phi,incert))
    # methode par correlation
    q = int(periode/te)
    k = numpy.argmax(correlation[0:q])
    theta = k*1.0/q*2*numpy.pi
    print("theta = %f"%theta)
    if plt:
        figure()
        plot(t,U)
        xlabel("t (s)")
        ylabel("U (V)")
        axis([0,10.0/f,-a0,a0])
        grid()
        figure()
        plot(t,RI)
        xlabel("t (s)")
        ylabel("RI (V)")
        axis([0,10.0/f,-a1,a1])
        grid()
        show(block=True)
    return (numpy.std(U)*1.6,numpy.std(RI)*1.6,freq,Z,phi,theta,incert)

liste_freq = []
liste_Z = []
liste_phi = []
liste_theta = []
liste_incert = []
while True:
    r = raw_input("Frequence approximative (Hz) (taper N pour finir) ?")
    if r=="N":
        break
    f = float(r)
    (a0,a1,freq,Z,phi,theta,incert) = mesure(10,10,f,plt=False)
    (a0,a1,freq,Z,phi,theta,incert) = mesure(a0,a1,f,plt=True)
    liste_freq.append(freq)
    liste_Z.append(Z)
    liste_phi.append(phi)
    liste_theta.append(theta)
    liste_incert.append(incert)

sys.fermer()
numpy.savetxt("impedance-1.txt",[liste_freq,liste_Z,liste_phi,liste_theta,liste_incert])
figure()
plot(liste_freq,liste_Z,'o')
xlabel("f (Hz)")
ylabel("Z (Ohm)")
grid()
figure()
plot(liste_freq,liste_phi,'o')
plot(liste_freq,liste_theta,'o')
xlabel("f (Hz)")
ylabel("phi (rad)")
grid()
show(block=True)


5. Exemple : impédance d'une bobine

Lorsque la fréquence est grande, l'impédance d'une bobine est grande et donc le courant est faible. Un éventuel décalage de tension en entrée conduit alors à un décalage relatif grand en sortie, ce qui est gênant pour l'utilisation de l'amplificateur de la carte d'acquisition. Pour éviter cet inconvénient, on ajoute un filtre RC passe-haut (couplage AC) à la sortie du convertisseur courant-tension, avec C=1 μF et R=1 MΩ, ce qui donne une coupure en dessous de 0,16 Hz.

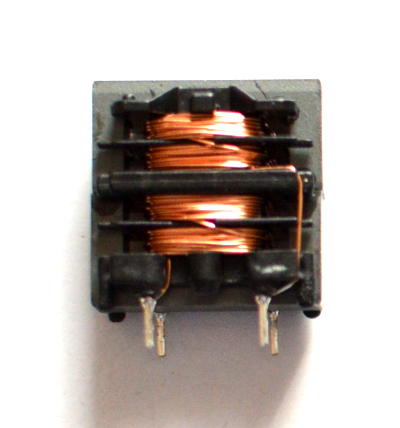

Voici un premier exemple avec une bobine à cadre en ferrite (la moitié d'une double bobine), d'inductance 100 mH.

data = numpy.loadtxt("impedance-100mH.txt")
f = data[0]
Z = data[1]
phi = data[2]
theta = data[3]
epsilon = data[4]

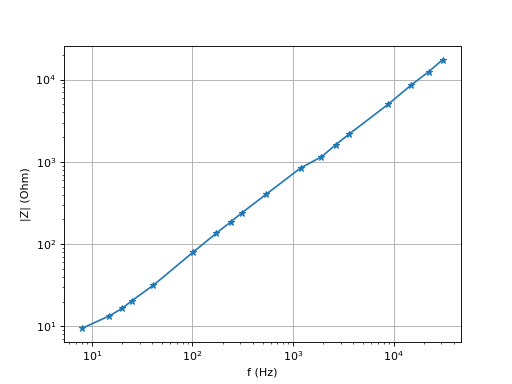

Voici le tracé du module de l'impédance :

figure()
plot(f,Z,"*-")
xlabel("f (Hz)")
ylabel("|Z| (Ohm)")
xscale("log")
yscale("log")
grid()


On voit bien le domaine de fréquence où l'auto-inductance domine. Une régression linéaire sur les derniers points permet d'obtenir l'auto-inductance approximative, car Z=2πLf à haute fréquence :

from scipy import stats
(i1,i2) = (-7,-1)
a,b,r_value,p_value,std_err = stats.linregress(f[i1:i2],Z[i1:i2])
L = a/(2*numpy.pi)


print(L)
--> 0.08795589867922761

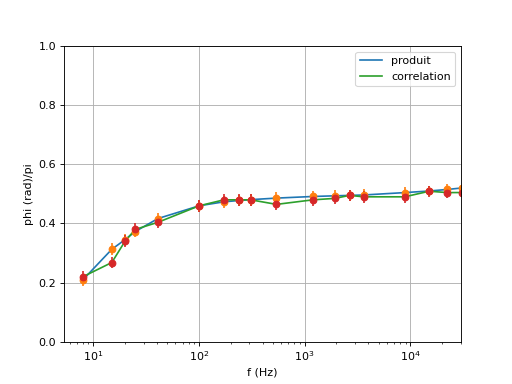

Voici le tracé des déphasages obtenus par les deux méthodes (la fréquence est en échelle log) :

figure()
plot(f,phi/numpy.pi,"-",label="produit")
errorbar(f,phi/numpy.pi,yerr=epsilon/numpy.pi,fmt='o')
plot(f,theta/numpy.pi,"-",label="correlation")
errorbar(f,theta/numpy.pi,yerr=epsilon/numpy.pi,fmt='o')
xlabel("f (Hz)")
xscale("log")
ylabel("phi (rad)/pi")
axis([0,30000,0,1])
legend(loc="upper right")
grid()


Le déphasage tend vers π/2 à haute fréquence. On remarque que pour la plus haute fréquence (30 kHz), il y a bien 100 échantillons par période (échantillonnage à 3 MHz), ce qui garantit une bonne précision sur le déphasage.

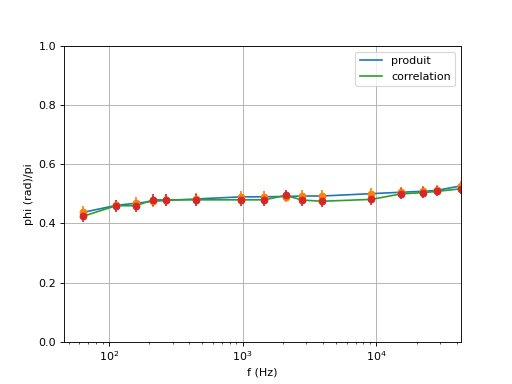

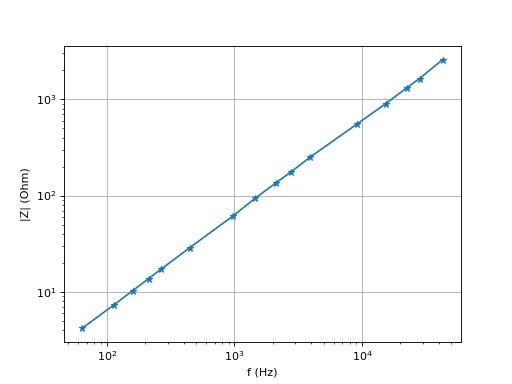

Voici une bobine de même type de 10 mH :

data = numpy.loadtxt("impedance-10mH.txt")
f = data[0]
Z = data[1]
phi = data[2]
theta = data[3]
epsilon = data[4]
figure()
plot(f,Z,"*-")
xlabel("f (Hz)")
ylabel("|Z| (Ohm)")
xscale("log")
yscale("log")
grid()


a,b,r_value,p_value,std_err = stats.linregress(f,Z)
L = a/(2*numpy.pi)


print(L)
--> 0.009435616876296028

figure()
plot(f,phi/numpy.pi,"-",label="produit")
errorbar(f,phi/numpy.pi,yerr=epsilon/numpy.pi,fmt='o')
plot(f,theta/numpy.pi,"-",label="correlation")
errorbar(f,theta/numpy.pi,yerr=epsilon/numpy.pi,fmt='o')
xlabel("f (Hz)")
xscale("log")
ylabel("phi (rad)/pi")
axis([0,f.max(),0,1])
legend(loc="upper right")
grid()

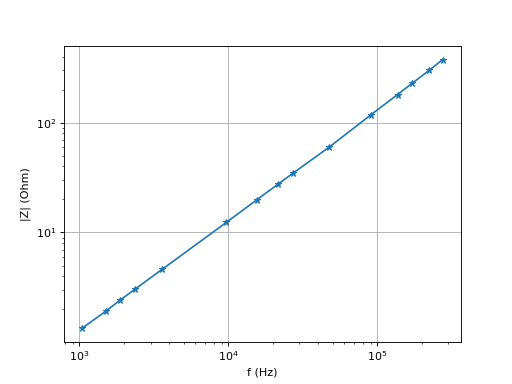

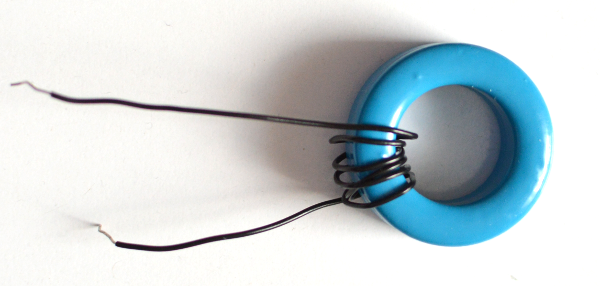

Voici les résultats obtenus avec une bobine fabriquée sur mesure, en enroulant 5 spires sur un noyau torique en ferrite.

data = numpy.loadtxt("impedance-191uH.txt")
f = data[0]
Z = data[1]
phi = data[2]
theta = data[3]
epsilon = data[4]
figure()
plot(f,Z,"*-")
xlabel("f (Hz)")
ylabel("|Z| (Ohm)")
xscale("log")
yscale("log")
grid()


a,b,r_value,p_value,std_err = stats.linregress(f,Z)
L = a/(2*numpy.pi)


print(L)
--> 0.00021569618712120013

figure()
plot(f,phi/numpy.pi,"-",label="produit")
errorbar(f,phi/numpy.pi,yerr=epsilon/numpy.pi,fmt='o')
plot(f,theta/numpy.pi,"-",label="correlation")
errorbar(f,theta/numpy.pi,yerr=epsilon/numpy.pi,fmt='o')
xlabel("f (Hz)")
xscale("log")
ylabel("phi (rad)/pi")
axis([0,f.max(),0,1])
legend(loc="upper right")
grid()

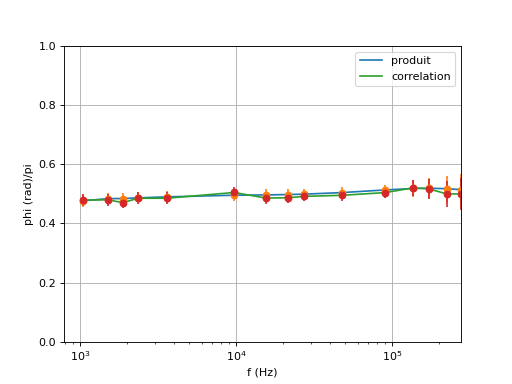

Pour les fréquences les plus élevées, l'incertitude sur le déphasage augmente car la fréquence d'échantillonnage maximale (10 MHz) ne permet pas d'obtenir 100 échantillons par période. Par exemple à f=200 kHz, il n'y a plus que 50 échantillons par période.
