Diagramme de chromaticité

1. Introduction

Le diagramme de chromaticité a été défini dans : repérage des couleurs CIE XYZ. Il permet de repérer toutes les couleurs visibles, indépendament de leur niveau de luminance.

On présente ici un module python permettant de générer un diagramme de chromaticité avec représentation colorée des espaces de couleur RGB.

2. Module Python

Le module DiaChrom.py est constitué d'une classe.

Le constructeur prend en argument une instance de la classe CieXYZ définie dans repérage des couleurs CIE XYZ.

from numpy import *
from pylab import *
from math import *
from XYZ2RGB import *
from CieXYZ import *
class DiaChrom:
    def __init__(self,ciexyz):
        self.ciexyz = ciexyz
        self.kmin = 400-360
        self.kmax = 701-360
        self.ns = self.kmax-self.kmin
        spectre = ciexyz.xyColor()
        self.ymin = spectre[1][self.kmin]
        self.ymax = max(spectre[1])
        self.xSpectre = []
        self.ySpectre = []
        for k in range(self.ns):
            self.xSpectre.append(spectre[0][k+self.kmin])
            self.ySpectre.append(spectre[1][k+self.kmin])
        self.x1 = self.xSpectre[0]
        self.y1 = self.ySpectre[0]
        self.x2 = self.xSpectre[self.ns-1]
        self.y2 = self.ySpectre[self.ns-1]


La fonction suivante trace le lieu des couleurs spectrales et la ligne des pourpres :

    def plotSpectre(self):
        plot(self.xSpectre,self.ySpectre,c='k',label='Spectrum locus')
        plot([self.x1,self.x2],[self.y1,self.y2],c=(1,0.1,0.75),label='Pourpres')
        for L in [400,480,500,520,550,600,700]:
            k=L-400
            if L<520:
                text(self.xSpectre[k],self.ySpectre[k],str(L),horizontalalignment='right')
            else:
                text(self.xSpectre[k],self.ySpectre[k],str(L),horizontalalignment='left')


La fonction suivante colorie le triangle correspondant à un espace RGB. Les arguments sont une instance de la classe XYZ2RGB représentant cet espace, le nom de cet espace, et le pas de calcul des couleurs.

    def paintRGB(self,xyz2rgb,name,delta):
        rgb = xyz2rgb
        plot([rgb.red[0],rgb.green[0],rgb.blue[0],rgb.red[0]],[rgb.red[1],rgb.green[1],rgb.blue[1],rgb.red[1]],color='k',marker='o',label=name)
        img=[]
        largeur=rgb.red[0]-rgb.blue[0]
        hauteur=rgb.green[1]-rgb.blue[1]
        imax=int(floor(largeur/delta))
        jmax=int(floor(hauteur/delta))
        penteBG = (rgb.green[0]-rgb.blue[0])/(rgb.green[1]-rgb.blue[1])
        penteBR = (rgb.red[0]-rgb.blue[0])/(rgb.red[1]-rgb.blue[1])
        penteGR = (rgb.red[0]-rgb.green[0])/(rgb.red[1]-rgb.green[1])
        for j in range(jmax):
            ligne=[]
            y=rgb.blue[1]+float(j)*delta
            xmin=rgb.blue[0]+penteBG*(y-rgb.blue[1])
            if y<rgb.red[1]:
                xmax=rgb.blue[0]+penteBR*(y-rgb.blue[1])
            else:
                xmax=rgb.green[0]+penteGR*(y-rgb.green[1])
            for i in range(imax):
                x=rgb.blue[0]+float(i)*delta
                if (x>=xmin)&(x<xmax):
                    RGB=rgb.xyL2rgb(x,y,1.0)
                    ligne.append([RGB[0],RGB[1],RGB[2],1])
                else:
                    ligne.append([0,0,0,0])
            img.append(ligne)
        imshow(img,origin='lower',extent=[rgb.blue[0],rgb.red[0],rgb.blue[1],rgb.green[1]])


La fonction suivante colorie le domaine compris entre le spectrum locus et la ligne des pourpres, en utilisant l'espace de couleur précisé. Remarquer que certaines régions sont hors gamut par rapport à cet espace de couleur : les couleurs correspondantes sont donc approximatives (voir la page sur les espaces RGB pour la méthode d'approximation).

    def paintAll(self,xyz2rgb,name,delta):
        rgb=xyz2rgb
        img=[]
        largeur=self.x2
        hauteur=self.ymax
        imax=int(floor(largeur/delta))
        jmax=int(floor(hauteur/delta))
        for j in range(jmax):
            ligne=[]
            y=float(j)*delta
            k=0
            while (y>self.ySpectre[k]):
                k+=1
            xmin=self.xSpectre[k]
            k+=1
            if y>self.y2:
                while (y<self.ySpectre[k]):
                    k+=1
                xmax=self.xSpectre[k]
            else:
                xmax=self.x1+(y-self.y1)*(self.x2-self.x1)/(self.y2-self.y1)
            for i in range(imax):
                x=float(i)*delta
                if (x>=xmin)&(x<xmax):
                    RGB=rgb.xyL2rgb(x,y,1.0)
                    ligne.append([RGB[0],RGB[1],RGB[2],1])
                else:
                    ligne.append([0,0,0,0])
            img.append(ligne)
        imshow(img,origin='lower',extent=[0,largeur,0,hauteur])
        plot([rgb.red[0],rgb.green[0],rgb.blue[0],rgb.red[0]],[rgb.red[1],rgb.green[1],rgb.blue[1],rgb.red[1]],color='k',marker='o',label=name)


La fonction suivante trace les points représentatifs pour un corps noir de différentes températures.

    def corpsNoir(self,Tarray):
        x = []
        y = []
        s = ""
        for T in Tarray:
            self.ciexyz.setIlluminant("CN",T)
            def Rf(L):
                return 1
            XYZ = self.ciexyz.spectralF2XYZ(Rf)
            xy=self.ciexyz.XYZ2xy(XYZ[0],XYZ[1],XYZ[2])
            x.append(xy[0])
            y.append(xy[1])
            s += "%.0f "%T
        plot(x,y,marker="+",color="k",linestyle="-",label="CN : %s K"%s)


3. Exemples : espaces de couleur standard

4. Représentation de toutes les couleurs

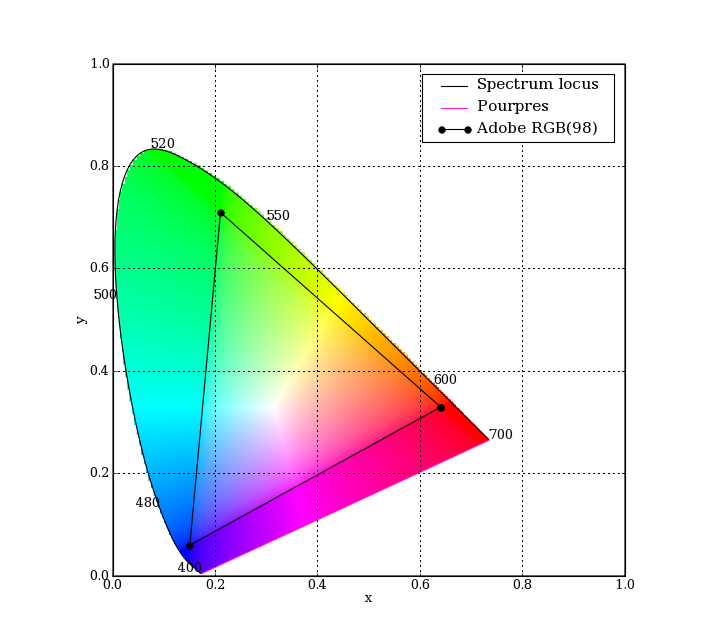

En utilisant par exemple l'espace AdobeRGB(98), on peut représenter toutes les couleurs visibles. Il faut toutefois garder à l'esprit que les couleurs situées hors du gamut AdobeRGB sont des approximations de couleurs qui en réalité sont plus saturées.

figure(3,figsize=(9,8))
xlabel('x')
ylabel('y')
diagram.plotSpectre()
diagram.paintAll(adobeRGB,"Adobe RGB(98)",0.001)
legend()
axis([0,1,0,1])
grid(True)


plotC.pdf
